Pro/E模具設計學習之如何使用鏈快速選取

來源：m.dedgn.cn 發布人：星星

2021-12-18 10:26:00|已瀏覽：333次

1.直接選取：（邊界、曲面、面）
當您將光標移到某個項目上面時，Pro/ENGINEER 預選功能會反白該項目。此預選反白功能可提供設計項目的可視確認方式，讓您可以精確地鎖定想要選取的元素。確定要選擇的目標元素反白顯示時點一下鼠標左鍵選取該目標.

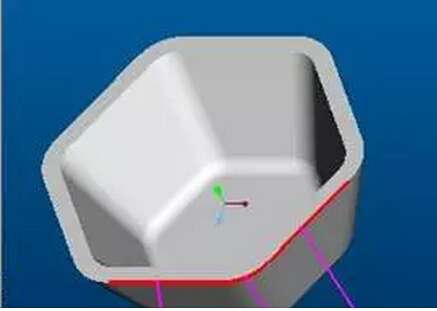

例:下圖中將光標移到六邊形拉伸特征上,特征預選反白,點一下左鍵選取特征,然后移動光標到相應的邊界或表面,靠近光標的項目會反白顯示.點左鍵可選取反白顯示的目標邊界&面.
Pro/E模具設計學習之如何使用鏈快速選取

2.查詢選取：（邊界、曲面、面）
將光標置于模型幾何上并按一下鼠標右鍵可查詢模型幾何。每按一次鼠標右鍵，Pro/ENGINEER 就會從頭（接近游標）到尾輪流列出各個位于光標正下方的幾何項目。查詢到的項目名稱會顯示在狀態列中。您可以繼續查詢，直到找到想要選取的項目為止。然后點一下鼠標左鍵選取目標.
另一種查詢項目的方式是使用「下一個」(Next) 和「前一個」(Previous) 快捷選單指令，或是使用「從清單中選取」(Pick From List) 對話框。「從清單中選取」(Pick From List) 對話框包含一份清單，由上到下排列，列出位于光標正下方的項目。只要從「從清單中選取」(Pick From List) 對話框中選取目標項目,點OK就可選取目標元素.

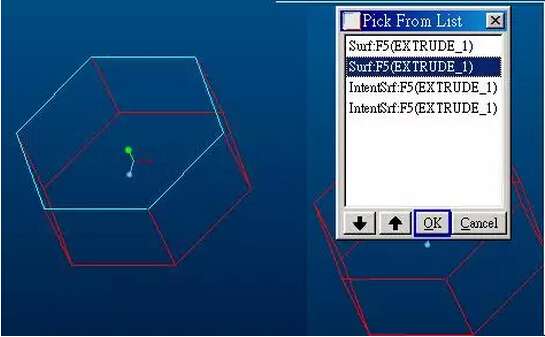

例: 下圖中將光標移到六邊形拉伸特征上,特征預選反白,點一下左鍵選取特征,然后移動光標到頂面,頂面就會反白顯示,在相應位置點一下右鍵就可查詢到不可見的側面或者底面,然后點左鍵選取.在模型任意位置右鍵菜單Pick From List進入從清單中選取,在清單中選擇目標元素,點OK選取.
Pro/E模具設計學習之如何使用鏈快速選取

3.one by one選取:（邊界、曲面、面）
選中一個元素,按住Ctrl鍵,可以添加其它元素(可任意添加元素,不必與第一個選擇的元素相連)例:下圖中選取1#邊界后,按住Ctrl鍵就可添加其余3條或更多邊界. 曲面的選取方法亦同.
Pro/E模具設計學習之如何使用鏈快速選取

4.相切鏈選取:（邊界、曲面、面）

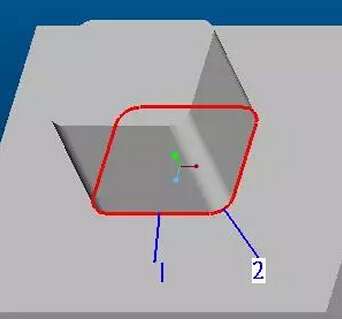

選取一個元素后,按住Shift鍵,然后選取與第一個元素相鄰的元素,就可以選取與其相切連接的元素鏈或回圈。例:下圖中選取直邊1#然后按住Shift鍵再選取圓弧段2#就可以選取整個相切連接的鏈。
Pro/E模具設計學習之如何使用鏈快速選取

5.依次鏈選取:（邊界、曲線）

選取一個元素后, 按住Shift鍵再次選取此元素,然后選取與其相連的元素,就可以依次添加元素,此方法常用于選擇相切鏈的一部分.例:下圖中,選擇1#邊, 按住Shift鍵,再次選取1#邊,然后依次選取2#與3#邊,稱為依次鏈選取.注意在這里如果按住Shift鍵后不重復點一次1#邊直接選取2#邊就變成了相切鏈選取會選中整體。

Pro/E模具設計學習之如何使用鏈快速選取
