2021-12-18點擊量：332

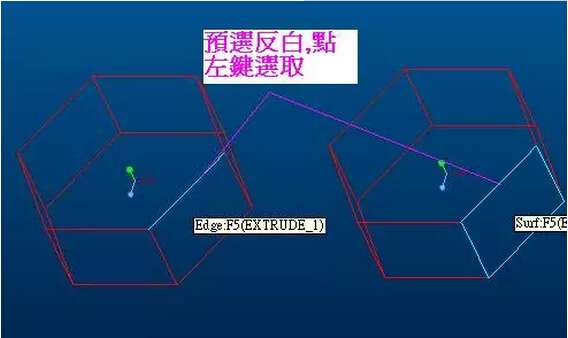

1.直接選取：（邊界、曲面、面）當您將光標移到某個項目上面時，Pro/ENGINEER預選功能會反白該項目。此預選反白功能可提供設計項目的可視確認方式，讓您可以精確地鎖定想要選取的元素。確定要選擇的目標元素反白顯示時點一下鼠標左鍵選取該目標.例:下圖中將光標移到六邊形拉伸特征上,特征預選反白,點一下左鍵選取特征,然后移動光標到相應的邊界或表面,靠近光標的項目會反白顯示.點左鍵可選取反白顯示的目標邊界&面.2.查詢選取：（邊界、曲面、面）將光標置于模型幾何上并按一下鼠標右鍵可查詢模型幾何。每按一次鼠標右鍵，Pro/ENGINEER就會從頭（接近游標）到尾輪流列出各個位于光標正下方的幾何項目。查詢到的項目名稱會顯示在狀態列中。您可以繼續查詢，直到找到想要選取的項目為止。然后點一下鼠標左鍵選取目標.另一種查詢項目的方式是使用「下一個」(Next)和「前一個」(Previous)快捷選單指令，或是使用「從清單中選取」(PickFromList)對話框。「從清單中選取」(PickFromList)對話框包含一份清單，由上到下排列，列出位于光標正下方的項目。只要從「從清單中選取」(PickFromList)對話框中選取目標項目,點OK就可選取目標元素.例:下圖中將光標移到六邊形拉伸特征上,特征預選反白,點一下左鍵選取特征,然后移動光標到頂面,頂面就會反白顯示,在相應位置點一下右鍵就可查詢到不可見的側面或者底面,然后點左鍵選取.在模型任意位置右鍵菜單PickFromList進入從清單中選取,在清單中選擇目標元素,點OK選取.3.onebyone選取:（邊界、曲面、面）選中一個元素,按住Ctrl鍵,可以添加其它元素(可任意添加元素,不必與第一個選擇的元素相連)例:下圖中選取1#邊界后,按住Ctrl鍵就可添加其余3條或更多邊界.曲面的選取方法亦同.4.相切鏈選取:（邊界、曲面、面）選取一個元素后,按住Shift鍵,然后選取與第一個元素相鄰的元素,就可以選取與其相切連接的元素鏈或回圈。例:下圖中選取直邊1#然后按住Shift鍵再選取圓弧段2#就可以選取整個相切連接的鏈。5.依次鏈選取:（邊界、曲線）選取一個元素后,按住Shift鍵再次選取此元素,然后選取與其相連的元素,就可以依次添加元素,此方法常用于選擇相切鏈的一部分.例:下圖中,選擇1#邊,按住Shift鍵,再次選取1#邊,然后依次選取2#與3#邊,稱為依次鏈選取.注意在這里如果按住Shift鍵后不重復點一次1#邊直接選取2#邊就變成了相切鏈選取會選中整體。本文由培訓無憂網天琥教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-12-18點擊量：373

Pro/ENGINEER作為一種非常流行的三維設計軟件，目前，越來越多的工程技術人員利用它進行產品與模具的設計和開發。本講主要讓讀者了解Pro/e模具設計中草繪常見問題解答。1：如何創建已知尺寸？答：在WildFire3.0及以下版本中，要創建已知尺寸需要按照以下步驟：在進入草繪后，馬上關掉意圖總管進入手工標注，并選擇“已知尺寸”類型進行標注，注意的是已知尺寸只能選擇兩個已知的點或者一個點到直線的距離尺寸，不能直接標注一條已有的直線或線段的長度，這個要記住。標完尺寸后馬上打開意圖總管回到正常的模式繼續草繪就可以了，已知尺寸的符號是kd#。在4.0及以后的版本中，不需要這么麻煩，保險的方法是在進入草繪環境后直接標注已知尺寸就可以了，然后再繼續畫其它的圖元以免不小心選擇其它的草繪圖元導致失敗。2：請問怎樣可以草繪時畫面不要轉來轉去呢？答：①：進入草繪不自動調整為平面視圖的設置：sketcher_starts_in_2d設為no②：尺寸修改后畫面不自動縮放的設置：sketcher_refit_after_dim_modify設為no3：草繪里如何標注圓弧弧長？答：弧長即是周長，圓弧選中，編輯--轉換到--周長，再按提示選一個變量尺寸即OK4：如何在草繪里標注Spline的角度？答：鼠標左鍵分別點樣條曲線和參考直線一次，然后點擊樣條曲線的端點，最后中間放置尺寸。本文由培訓無憂網天琥教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-12-17點擊量：298

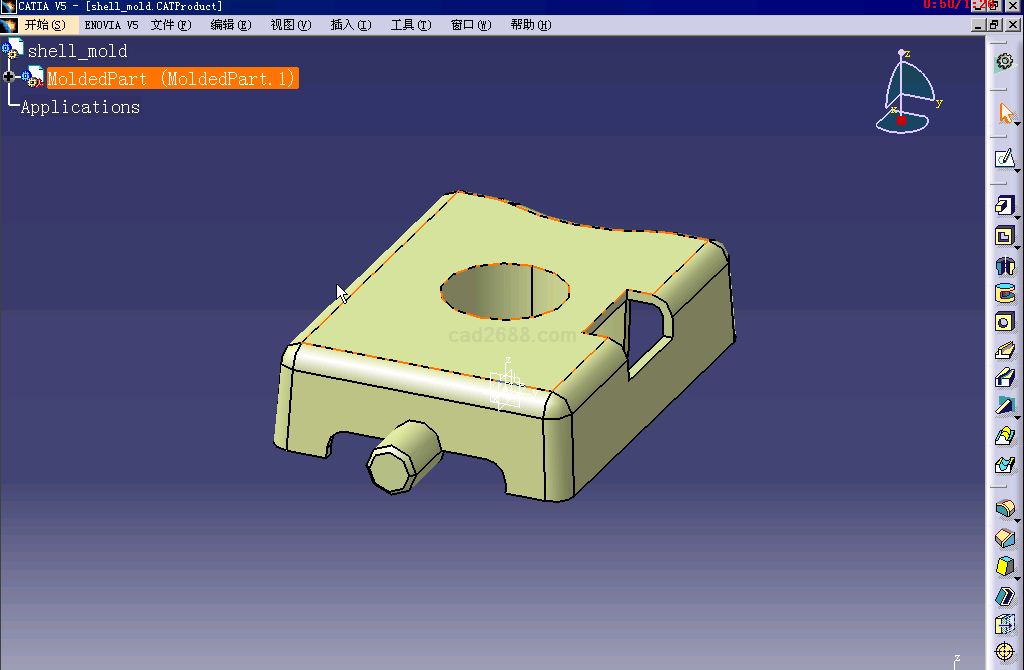

1：如何快速知道當前的CATIA作圖區上的零件的放大比例？答：選中TOOLS----->OPTIONS----->VISUALIZATION---->DISPLAYCURRENTSCALEINPARALLEL，MODE的選項。在屏幕的右下方的數值表示當前作圖區內的幾何體的顯示比例2：如何快速定義草圖方向？答：按CTRL鍵點選在草圖中做為X軸的邊，再選擇草圖平面，然后選擇草圖功能。草圖自動轉到所需的方向3：如何再SKETCHER中動態調整尺寸？答：選中已標注的實體，再按住SHIFT鍵，，然后拖動實體，則實體上標注的尺寸值會動態變化4：當啟動CATIA時，總是會產生一個新的CATPRODUCT檔，怎樣才可以避難？答：可以在START--->ALLPROGRAMES--->TOOLS--->ENVIRONMENTEDITORV5R**中創建一個新的環境變數，NAME：CATNOSTARTDOCUMENTVALUE：YES就可以改變這種問題了5：從CATIA來的有些MODEL檔，在讀取時出現PROJICTCONFLICT的信息，要怎樣才能讀取？答：在$HOME目錄下，修改USRENV。DCLS這個檔案，在其中加入CATSITE，PRJMODEL=TRUE;這一行就可(UNIX環境)6：如何在進入CATIAsketcherworkbench的時候，跳過動畫，以加速顯示速度？答：TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION--->NAVIGATION，UNCHECK"ANIMATIONDURINGVIEWPOINTMODIFICATION"。就可禁止動畫7：如何改變系統默認的坐標平面的大小以及顏色？答：TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART，INFRASTRUCRE---->DISPLAY---->DISPLAYINGEOMETRYAREA---->AXISSYSTEMDISPLAYSIZE(INMM)，把默認值從10改為40。60等等，就可改變基準面的尺寸大小，但顏色只能在界面上GRAPHICPROPERTIES工具上直接改了。本文由培訓無憂網天琥教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-12-17點擊量：289

UG模具設計曲面造型的基本步驟：曲面造型有三種應用類型：一是原創產品設計，由草圖建立曲面模型；二是根據二維圖紙進行曲面造型，即所謂圖紙造型；三是逆向工程，即點測繪造型。這里介紹第二種類型的一般實現步驟。UG模具設計的圖紙造型過程可分為兩個階段：UG模具設計的第一階段是造型分析，確定正確的造型思路和方法。包括：（1）在正確識圖的基礎上將產品分解成單個曲面或面組。（2）確定每個曲面的類型和生成方法，如直紋面、拔模面或掃略面等；（3）確定各曲面之間的聯接關系（如倒角、裁剪等）和聯接次序；UG模具設計的第二階段是造型的實現，包括：（1）根據圖紙在CAD/CAM軟件中畫出必要的二維視圖輪廓線，并將各視圖變換到空間的實際位置。（2）針對各曲面的類型，利用各視圖中的輪廓線完成各曲面的造型。（3）根據曲面之間的聯接關系完成倒角、裁剪等工作。（4）完成產品中結構部分（實體）的造型；顯然，第一階段是整個造型工作的核心，它決定了第二個階段的操作方法。可以說，在CAD/CAM軟件上畫第一條線之前，已經在其頭腦中完成了整個產品的造型，做到“胸有成竹”。第二階段的工作只不過是第一階段工作的在某一類CAD/CAM軟件上的反映而已。在一般情況下，曲面造型只要遵守以上步驟，再結合一些具體的實現技術和方法，不需要特別的技巧即可解決大多數產品的造型問題。本文由培訓無憂網天琥教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-12-15點擊量：302

老師覺得在結構上應盡量保證進料、定料、出件、清理廢料的方便。對于小型零件的加工要嚴禁操作者的手指、手腕或身體的其他部位伸入模區作業。對于大型零件的加工，若操作者必須手入模內作業時，要盡可能減少入模的范圍，盡可能縮短身體某部位在模內停留的時間，并應明確模具危險區范圍，配備必要的防護措施和裝置。模具上的各種零件應有足夠的強度及剛度，防止使用過程中損壞和變形，緊固零件要有防松動措施，避免意外傷害操作者。老師提醒大家不允許在加工過程中發生廢料或工件飛彈現象，影響操作者的注意力，甚至擊傷操作者。另外要避免沖裁件毛刺割傷人手。不允許操作者在進行沖壓操作時有過大的動作幅度，避免出現使身體失去穩定的姿勢，不允許在作業時有過多和過難的動作。應盡量避免沖壓加工時有強烈的噪聲和振動。模具設計應在總圖上標明模具重量，便于安裝，保障安全。20千克以上的零件加工應有起重搬運措施，減輕勞動強度。裝拆模具零件時應方便安全，避免有夾手、割手的可能，模具要便于解體存放。總之，模具中的哪怕是細微的問題都會影響安全，只有對每種作業中的具體問題進行分析，才能提出模具中的安全注意事項。本文由培訓無憂網天琥教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-12-15點擊量：302

模具生產的工藝水平及科技含量的高低，已成為衡量一個國家科技與產品制造水平的重要標志，它在很大程度上決定著產品的質量、效益、新產品的開發能力，決定著一個國家制造業的國際競爭力。模具，是工業生產的基礎工藝裝備，在電子、汽車、電機、電器、儀表、家電和通訊等產品中，60%～80%的零部件都依靠模具成形，模具質量的高低決定著產品質量的高低，因此，模具被稱之為“百業之母”。模具又是“效益放大器”，用模具生產的最終產品的價值，往往是模具自身價值的幾十倍、上百倍。我國模具工業的技術水平近年來也取得了長足的進步。大型、精密、復雜、高效和長壽命模具上了一個新臺階。大型復雜沖模以汽車覆蓋件模具為代表，已能生產部分新型轎車的覆蓋件模具。體現高水平制造技術的多工位級進模的覆蓋面，已從電機、電器鐵芯片模具，擴展到接插件、電子槍零件、空調器散熱片等家電零件模具。在大型塑料模具方面，已能生產48英寸電視的塑殼模具、6.5kg大容量洗衣機全套塑料模具，以及汽車保險杠、整體儀表板等模具。在精密塑料模具方面，已能生產照相機塑料模具、多型腔小模數齒輪模具及塑封模具等。在大型精密復雜壓鑄模方面，國內已能生產自動扶梯整體踏板壓鑄模及汽車后橋齒輪箱壓鑄模。其他類型的模具，例如子午線輪胎活絡模具、鋁合金和塑料門窗異型材擠出模等，也都達到了較高的水平，并可替代進口模具。根據國內和國際模具市場的發展狀況，有關專家預測，未來我國的模具經過行業結構調整后，將呈現十大發展趨勢：一是模具日趨大型化；二是模具的精度將越來越高；三是多功能復合模具將進一步發展；四是熱流道模具在塑料模具中的比重將逐漸提高；五是氣輔模具及適應高壓注射成型等工藝的模具將有較大發展；六是模具標準化和模具標準件的應用將日漸廣泛；七是快速經濟模具的前景十分廣闊；八是壓鑄模的比例將不斷提高，同時對壓鑄模的壽命和復雜程度也將提出越來越高的要求；九是塑料模具的比例將不斷增大；十是模具技術含量將不斷提高，中高檔模具比例將不斷增大，這也是產品結構調整所導致的模具市場未來走勢的變化。本文由培訓無憂網天琥教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-12-15點擊量：308

模具的類型通常是按照加工對象和工藝的不同進行分類，從行業角度的區分來看主要有塑料模具、橡膠模具、金屬冷沖模具、金屬冷擠壓模具和熱擠壓模具、金屬拉拔模具、粉末冶金模具、金屬壓鑄模具、金屬精密鑄造模具、玻璃模具、玻璃鋼模具等等。雖然模具種類很多，但在稅則歸類中主要涉及稅目84.80和82.07項下的有關子目。下面僅就進口最為常見的塑料制品成型加工中所用不同類型的模具如何進行歸類作一介紹。塑料最常見的成型方法一般分為熔體成型和固相成型兩大類：熔體成型是把塑料加熱至熔點以上，使之處于熔融態進行成型加工的方式，屬于此種成型方法的模塑工藝主要有注射成型、壓塑（縮）成型、擠出成型等；固相成型是指塑料在熔融溫度以下保持固態下的一類成型方法，如一些塑料包裝容器生產的真空成型、壓縮空氣成型和吹塑成型等。此外還有液態成型方式，如鑄塑成型、搪塑和蘸浸成型法等。按照上述成型方法的不同，可以劃分出對應不同工藝要求的塑料加工模具類型，主要有注射成型模具、擠出成型模具、壓塑成型模具、吹塑成型模具、吸塑成型模具、高發泡聚苯乙烯成型模具等。本文由培訓無憂網牛耳教育課程顧問老師整理發布，更多模具/工業設計課程信息可關注培訓無憂網模具/工業設計培訓或添加老師微信：15033336050...

2021-11-08點擊量：553

1.卡扣的設計間隙，在建數模時需要給卡扣留間隙，不能零配零，因為卡扣實際是有彈性的，如零配零難裝配。2.按鍵的裝配間隙，按鍵與電子按鍵的間隙為0.1mm,與裝配的殼體間隙為0.35，如要噴漆的需再大點。3.防止螺絲柱根部表面縮水，很多人在設計時為了方便，把柱子作為成了實心，沒考慮到壁厚問題，就會縮水。4.螺絲柱的位置，螺絲柱的位置盡量靠近拐角的區域和邊緣區域，這樣能增加螺絲的拉力。5.組裝間的裝配間隙。零件在加工過程中都存在誤差，所以兩個裝配件在設計時，需要放裝配間隙。本文由培訓無憂網牛耳教育課程顧問老師整理發布，希望能夠對想參加模具/工業設計培訓的學生有所幫助。更多課程信息可關注培訓無憂網電腦IT培訓或添加老師微信：15033336050...
