室內設計學習CAD制圖規范與技巧
2022-01-06點擊量:195

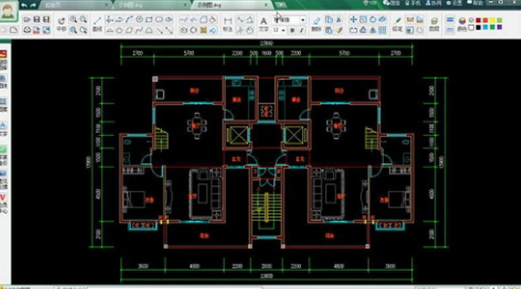

本文介紹cad建筑室內設計制圖規范和技巧。一、CAD制圖規范1、基本要求1).所有設計室出的圖紙都要配備圖紙封皮、圖紙說明、圖紙目錄。A.圖紙封皮須注明工程名稱、圖紙類別(施工圖、竣工圖、方案圖)、制圖日期。B.圖紙說明須對工程進一步說明工程概況、工程名稱、建設單位、施工單位、設計單位或建筑設計單位等。2).每張圖紙須編制圖名、圖號、比例、時間。3).打印圖紙按需要,比例出圖。2、常用制圖方式常用比例1:1,1:2,1:3,1:4,1:5,1:6,1:10,1:15,1:20,1:25,1:30,1:40,1:50,1:60,1:80,1:100,1:150,1:200,1:250,1:300,1:400,1:5003.細實線:0.1mm填充線、尺寸線、尺寸界限、索引符號、標高符號、分格線。4.細虛線:0.1-0.13mm1)室內平面、頂面圖中未剖切到的主要輪廓線。2)建筑構造及建筑裝飾構配件不可見的輪廓線。3)擬擴建的建筑輪廓線。4)外開門立面圖開門表示方式。5.細點劃線:0.1-0.13mm中心線、對稱線、定位軸線。6.細折斷線:0.1-0.13mm不需畫全的斷開界線。二、打印出圖筆號1-10號線寬設置1號紅色0.1mm6號紫色0.1-0.13mm2號黃色0.1-0.13mm7號白色0.1-0.13mm3號綠色0.1-0.13mm8.9號灰色0.05-0.1mm4號淺蘭色0.15-0.18mm10號紅色0.6-1mm5號深蘭色0.3-0.4mm10號特粗線:1)立面地坪線2)索引剖切符號3)圖標上線4)索引圖標中表示索引圖在本圖的短線四、剖切索引符號1.m:酶12mm(在A0、A1、A2、圖紙)2.m:酶10mm(在A3、A4圖紙)3.特粗線到索引線為剖視方向4.A:字高5mm(在A0、A1、A2、圖紙)字高4mm(在A3、A4圖紙)5.B-01:字高3mm(在A0、A1、A2、圖紙)字高2.5mm(在A3、A4圖紙)6.A為索引圖號,B-01為索引圖紙號,B-01為“”表示索引在本圖。三、平、立面索引符號1.m:酶12mm(在A0、A1、A2圖紙)2.m:酶10mm(在A3、A4圖紙)3.A1-A4:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙)4.B-01--B-04:字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)5.箭頭為視圖方向。四、大樣圖索引大樣引出框1.m:酶12mm(在A0、A1、A2圖紙)2.m:酶12mm(在A3、A4圖紙)3.A:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙)4.B-01:字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)五、圖標1.圖名:字高7mm(在A0、A1、A2圖紙)字高5mm(在A3、A4圖紙)2.比例及英文圖名:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙)六、文字注釋1.引出線為箭頭或點,引出線為統一體,由標注命令引線制作。2.文字說明:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙)七、標高符號1.數字:字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)2.符號為等腰直角三角形。3.數字以m計單位,小數點后留三位。4.零點標高寫成±0.000,正數標高不注“”,負數標高應注“-”。5.同樣位置不同標高標注。八、軸線符號1.n:酶10mm,字高4mm(在A0、A1、A2圖紙)2.n:酶8mm,字高3.5mm(在A3、A4圖紙)九、尺寸符號1.尺寸標注是尺寸為統一體,如需調整尺寸數字,可采用edit(ed)命令。2.尺寸界線距標注物體2-3mm,第一道尺寸線距標注物體10-12mm,相臨的尺寸線間距7-10mm。3.半徑、直徑標注時箭頭樣式為實心閉合箭頭。4.標注字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)5.標注文字距尺寸線1-1.5mm。十、其他1.CAD文件在從其他文件粘貼近來后,容易出現無用圖層,可purge(pu),清理無用圖層。2.文字的大小是根據圖紙的比例變化的,如A3圖紙,比例為1:50,注釋文字打印出的尺寸應該是3mm,在文字制作時,文字尺寸大小輸入150。3.一套圖中可能會有不同的比例,在按比例插完第一個圖框后,遇到不同比例的圖,應根據比例的大小縮放。如有一張圖比例為1:50,是正確的,現在要給另一張圖插圖框,假設這張圖要插1:40的圖框那就復制1:50的圖框,然后縮放輸入4/5即得。文字的大小亦可采用這種辦法。4.同一個CAD界面下,如果打開多個CAD文件,可按著ctrl鍵點Tab鍵轉換,浩辰CAD等可以直接在文件標簽欄點文件名進行切換,最新的cad也加入了類似的功能。5.在多重復制同一個物體時,可將這一物體作成圖塊,如果修改了任意一個圖塊參照,則其他同名圖塊也隨之改變,如不建立圖塊,則每個都需要修改。6.建立CAD文件時要有選擇的將平面圖、立面圖、詳圖分為幾個文件。7.最好不要將圖形都花在0層上,0層主要用來定義圖塊。定義圖塊時,先將所有圖元均設置為0層(有特殊時除外),然后再定義塊,這樣,在插入塊時,插入時是哪個層,塊就是那個層了。8.不能在DEFPOINTS層建立圖元,此層默認是不打印的,在圖層上的圖形會打印不出來。9.在CAD軟件的使用過程中,雖然一直說是畫圖,但實際上大部分都是在編輯圖。因為編輯圖元可以大量減少繪制圖元不準確的幾率,并且可以在一定程度上提高效率。10.在使用繪圖命令時,一定要設置捕捉,F3切換。11.在使用繪圖和編輯命令時,大部分情況下,都要采用正交模式,F8切換。12.圖紙大小:A0—1194*840;A1—840*597;A2—597*420;A3—420*297;A4—297*210。13.將CAD文件轉化成位圖文件,第一種是在CAD的菜單中,選擇“輸出”,再選擇bmp的后綴存儲,可以把CAD的屏幕顯示內容變成位圖文件,但文件分辨率太小。第二種方法可將CAD文件轉化成為較大分辨率的位圖文件。添加一個光柵圖像如JPG\TGA\PNG等格式的虛擬打印機。本文由培訓無憂網長沙牛耳教育課程顧問老師整理發布,希望能夠對想參加長沙室內設計培訓的學生有所幫助。更多課程信息可關注培訓無憂網電腦IT培訓或添加老師微信:15033336050...
